Der Untertagebau in Erfurt umfasst sämtliche geotechnischen Planungen, Bauausführungen und Überwachungsmaßnahmen, die unter der Geländeoberkante stattfinden. Dazu zählen Tunnelvortriebe, Kavernen, Schächte, tiefe Baugruben sowie Hohlraumbauten für Verkehrsinfrastruktur, Ver- und Entsorgungsleitungen oder unterirdische Bauwerke. Die besondere Bedeutung dieser Disziplin ergibt sich aus der innerstädtischen Verdichtung Erfurts, wo oberirdische Flächen zunehmend begrenzt sind und sensible historische Bausubstanz geschützt werden muss. Untertagebau ermöglicht es, Infrastrukturprojekte wie den Ausbau des öffentlichen Nahverkehrs oder die Modernisierung der technischen Ver- und Entsorgung zu realisieren, ohne das Stadtbild und den Alltag über Gebühr zu beeinträchtigen.
Der geologische Untergrund Erfurts stellt Planer und Ausführende vor spezifische Herausforderungen. Das Stadtgebiet liegt überwiegend im Thüringer Becken, geprägt durch Wechsellagerungen von Ton-, Schluff- und Kalksteinen des Keupers sowie quartären Lockersedimenten. Insbesondere die verwitterungsanfälligen Tonsteine und die teils gering tragfähigen Auelehmböden entlang der Gera erfordern eine sorgfältige geotechnische Analyse für Tunnel in weichem Boden. Hinzu kommen Karsterscheinungen im anstehenden Muschelkalk, die Hohlräume und unvorhersehbare Wasserwegigkeiten verursachen können. Ohne detaillierte Baugrunderkundung mit Kernbohrungen, Drucksondierungen und geophysikalischen Messungen sind Überraschungen im Vortrieb programmiert.
Für sämtliche Untertagebauarbeiten in Deutschland und damit auch in Erfurt ist ein komplexes Normen- und Regelwerk verbindlich. Maßgeblich sind die DIN EN 1997 (Eurocode 7) für Entwurf, Berechnung und Bemessung in der Geotechnik, ergänzt durch den nationalen Anhang DIN EN 1997/NA. Die DIN 1054 definiert ergänzende Regelungen zur Sicherung von Erd- und Grundbauwerken. Für Tunnelbauwerke ist die ZTV-ING (Zusätzliche Technische Vertragsbedingungen und Richtlinien für Ingenieurbauten) einschlägig, speziell Teil 5 Tunnelbau. Auch die Empfehlungen des Arbeitskreises 'Baugruben' (EAB) und des Arbeitskreises 'Tunnelbau' (ETB) der DGGT fließen in die Planung ein. Die Thüringer Bauordnung (ThürBO) verlangt zudem standsicherheitsrechtliche Nachweise und eine enge Abstimmung mit der unteren Bauaufsichtsbehörde Erfurts.
Das Anwendungsspektrum des Untertagebaus in Erfurt ist breit gefächert. Neben klassischen Verkehrstunnelprojekten gewinnen innerstädtische Versorgungstunnel für Fernwärme, Glasfaser und Strom zunehmend an Bedeutung. Tiefgaragen unter Wohn- und Geschäftshäusern erfordern eine präzise geotechnische Bemessung tiefer Baugruben, um Nachbarbebauung und Infrastruktur vor Setzungen zu schützen. Gleisanlagen der Deutschen Bahn und Straßenbahnprojekte der EVAG bedingen oftmals Unterquerungen, die im Schutze von Rohrschirmen oder Vereisungsverfahren aufgefahren werden. Nicht zuletzt verlangt der Hochwasserschutz entlang der Gera nach unterirdischen Regenrückhaltebecken, die in offener Bauweise mit anschließender Überschüttung oder bergmännisch erstellt werden. Jedes dieser Vorhaben erfordert ein maßgeschneidertes geotechnisches Monitoring, wie es die geotechnische Baugrubenüberwachung bereitstellt, um Verformungen in Echtzeit zu erfassen und bei Grenzwertüberschreitungen sofort reagieren zu können.
Häufige Fragen
Was versteht man unter Untertagebau und welche Bauverfahren kommen dabei zum Einsatz?
Untertagebau bezeichnet alle Bauaktivitäten unterhalb der Geländeoberfläche, insbesondere die Errichtung von Tunneln, Schächten, Kavernen und tiefen Baugruben. In Erfurt kommen sowohl maschinelle Vortriebe mit Tunnelbohrmaschinen als auch zyklische Verfahren wie die Spritzbetonbauweise nach der Neuen Österreichischen Tunnelbaumethode zum Einsatz. Bei geringen Überdeckungen oder schwierigen Lockergesteinsverhältnissen werden oft Rohrschirm- oder Düsenstrahlverfahren zur Voraussicherung genutzt.
Welche geologischen Besonderheiten müssen beim Untertagebau in Erfurt beachtet werden?
Erfurts Untergrund besteht vorwiegend aus wechselnden Schichten des Keupers und quartären Lockersedimenten, die stark variierende Tragfähigkeiten aufweisen. Besonders kritisch sind verwitterte Tonsteine mit quellfähigen Mineralen und Auelehmböden entlang der Gera, die zu Setzungen und unerwarteten Wasserzutritten führen können. Zudem treten im Muschelkalk Karsthohlräume auf, die ein erhebliches Verbruchrisiko darstellen und eine sorgfältige geophysikalische Vorerkundung erzwingen.
Welche Normen und Regelwerke sind für Untertagebauprojekte in Deutschland verbindlich?
Die Planung und Ausführung von Untertagebauten wird durch die DIN EN 1997 (Eurocode 7) mit nationalem Anhang, die DIN 1054 für Baugrundsicherheit sowie die ZTV-ING Teil 5 für Tunnel geregelt. Ergänzend gelten die Empfehlungen des Arbeitskreises Tunnelbau (ETB) der DGGT. Die Thüringer Bauordnung schreibt standsicherheitsrechtliche Nachweise vor, die mit der Bauaufsicht Erfurt abzustimmen sind. Auch die EAB für Baugruben sind bei offenen Untertagebauweisen relevant.
Wie erfolgt die Überwachung von Verformungen während der Untertagebauarbeiten?

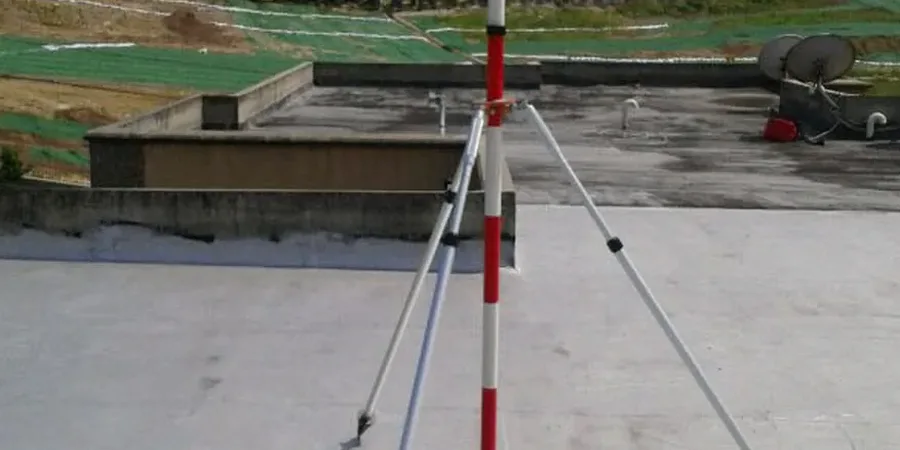

Die Verformungsüberwachung erfolgt mittels geotechnischer Messtechnik wie Inklinometern, Extensometern und geodätischen Präzisionsmessungen an der Oberfläche und im Untergrund. Automatisierte Monitoringsysteme erfassen Setzungen, Hebungen und Konvergenzen in Echtzeit und gleichen sie mit vorab definierten Alarmwerten ab. Diese Daten fließen direkt in die Beobachtungsmethode nach Eurocode 7 ein und ermöglichen bei Abweichungen sofortige Anpassungen des Bauverfahrens.
