Die geologischen Verhältnisse in Erfurt sind stark vom Thüringer Becken geprägt, wo mächtige Löss- und Lösslehmdecken über den Schichten des Keupers lagern. Gerade in den Hanglagen um den Steigerwald oder in der Tallage der Gera finden sich oft heterogene Auffüllungen, deren Tragfähigkeit ohne genaue Kenntnis der Verdichtungseigenschaften ein Risiko darstellt. Der Proctor-Versuch nach DIN 18127 liefert hier die entscheidende Basis: Er bestimmt die maximale Trockendichte und den optimalen Wassergehalt eines Bodens und definiert damit den Sollwert für jede spätere Bodenverdichtung. Ohne diese Referenz bleibt jede Qualitätskontrolle auf der Baustelle lückenhaft, denn nur wer die optimale Dichte eines spezifischen Bodens kennt, kann beurteilen, ob der erreichte Verdichtungsgrad von 97 oder 100 Prozent tatsächlich ausreicht. Für Bauvorhaben, bei denen die Tragfähigkeit des Untergrunds besonders kritisch ist, etwa im Bereich von Fundamenten für mehrgeschossige Wohnbauten, ist der Proctor-Versuch die unverzichtbare Grundlage jeder fachgerechten Bodenbeurteilung.
Die Proctorkurve verrät auf einen Blick, wie fehlertolerant ein Boden beim Verdichten ist – eine Information, die kein Erfahrungswert ersetzen kann.
Angewandte Methodik in Erfurt
Lokale geotechnische Bedingungen in Erfurt
Die Bodenverhältnisse in Erfurt wechseln auf kurzer Distanz. In den Auebereichen entlang der Gera, etwa nahe des Luisenparks, stehen oft weiche, organische Böden mit hohem Grundwasserstand an. In den südlichen Hanglagen wie in Bischleben oder Molsdorf dominieren dagegen verwitterte Ton- und Mergelsteine des Keupers mit völlig anderen Verdichtungseigenschaften. Ein Proctor-Versuch, der für den Auelehm eines Bauvorhabens im Brühlervorstadt-Bereich ermittelt wurde, lässt sich nicht auf ein Bauvorhaben am Rande des Steigerwalds übertragen. Die Gefahr liegt nicht nur in einer unzureichenden Verdichtung und daraus folgenden Setzungen, sondern auch im Gegenteil: Ein überverdichteter, zu trockener Lösslehm kann quellen, sobald Wasser zutritt, und hebt dann Bodenplatten oder Straßenbeläge an. Eine korrekte Proctorkurve ist daher die Versicherung gegen böse Überraschungen im Baugrund.
Unsere Leistungen
Das Proctor-Verdichtungslabor ist auf die Anforderungen des Erfurter Baugrunds eingestellt. Wir begleiten Erdbauprojekte von der ersten Probenahme bis zur baubegleitenden Qualitätskontrolle.
Proctor-Versuch (Einfach)
Bestimmung der Trockendichte und des optimalen Wassergehalts für Böden und Gesteinskörnungen bei üblicher Verdichtungsenergie. Einsatz bei Hausanschlüssen, Leitungsgräben und Geländeauffüllungen im Erfurter Stadtgebiet.
Proctor-Versuch (Modifiziert)
Versuch mit erhöhter Verdichtungsarbeit für hochbelastete Tragschichten, Industrieböden und Verkehrsflächen. Notwendig bei Bauvorhaben mit strengen Verformungsanforderungen, wie sie im Erfurter Gewerbegebiet Ost auftreten.
Häufige Fragen
Wann brauche ich in Erfurt den modifizierten statt des einfachen Proctor-Versuchs?
Der modifizierte Proctor-Versuch ist in Erfurt immer dann erforderlich, wenn mit schwerem Gerät verdichtet wird oder hohe dynamische Lasten zu erwarten sind, etwa auf der B7 oder bei Industrieansiedlungen im Güterverkehrszentrum. Die ZTV E-StB verlangt den modifizierten Versuch für alle Tragschichten mit und ohne Bindemittel unter Verkehrsflächen der Bauklassen I bis III. Für den klassischen Wohnungsbau oder Kanalverfüllungen genügt in der Regel der einfache Proctor-Versuch.
Wie läuft der Proctor-Versuch im Labor ab?

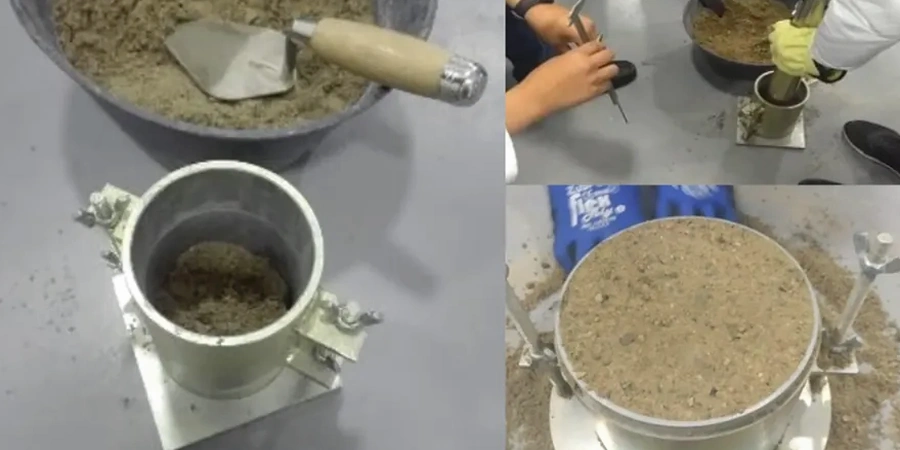

Das Material wird gestuft aufbereitet, mit unterschiedlichen Wassergehalten versetzt und in einem genormten Zylinder mit festgelegter Schlagzahl verdichtet. Jede Probe durchläuft mehrere Einzelversuche, aus denen die Kurve der Trockendichte über dem Wassergehalt entsteht. Der Scheitelpunkt dieser Kurve liefert die maximale Trockendichte und den optimalen Wassergehalt. Die Prüfdauer beträgt je nach Material etwa zwei bis drei Arbeitstage, da die Proben homogenisiert und die Wassergehalte exakt eingestellt werden müssen.
Was kostet ein Proctor-Versuch für ein Bauvorhaben in Erfurt?
Die Kosten für einen einfachen Proctor-Versuch liegen im Raum Erfurt zwischen €100 und €150, der modifizierte Proctor-Versuch zwischen €140 und €170, abhängig von der Probenanzahl und der Materialart. Bei bindigen Böden kann die Aufbereitung etwas aufwändiger sein, was den Preis leicht erhöht.
