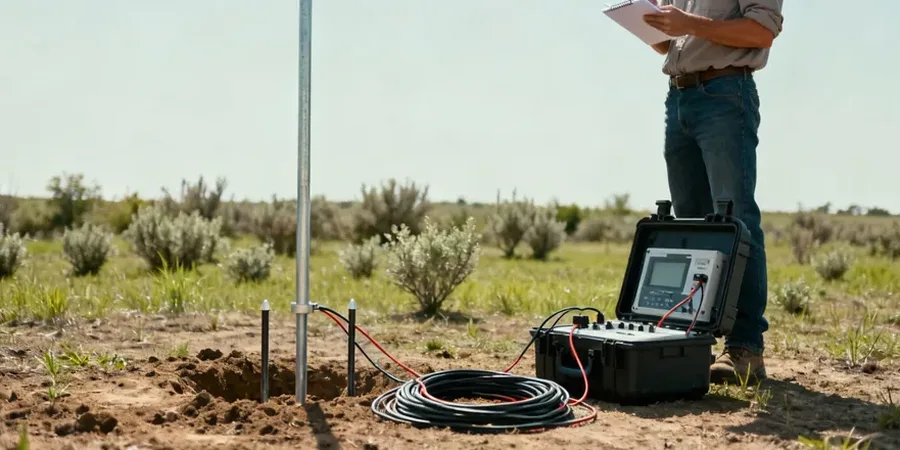

Das Geoelektrik-Feldgerät, mit dem wir in Erfurt unterwegs sind, ist kompakter, als viele denken: Ein widerstandsfähiger Koffer mit Messgerät, Kabeltrommeln und vier Edelstahlelektroden, die nach einem präzisen Schema in den Boden gesteckt werden – meist nach Schlumberger-Anordnung. Sobald der Stromkreis geschlossen ist, schickt das Gerät Gleichstrom durch den Untergrund und misst die resultierende Spannungsdifferenz. Was nach simpler Physik klingt, liefert im Thüringer Becken erstaunlich detaillierte Profile. Gerade die Wechsellagerung von Tonsteinen des Keupers mit Riffkalken und quartären Kiesen erzeugt starke Kontraste im spezifischen Widerstand, die eine vertikale elektrische Sondierung (VES) sauber abbilden kann. In unserer Erfahrung ist das Verfahren ideal, um im Stadtgebiet von Erfurt, auch auf beengten Grundstücken zwischen Altstadt und Plattenbauten, zerstörungsfrei Schichtgrenzen und Wasserwegsamkeiten zu kartieren, bevor man den schweren Bohrhammer ansetzt. Gerade in den Randbereichen zum Steigerwald, wo der Untergrund stark von Auslaugungen geprägt ist, kombinieren wir die Korngrößenanalyse mit den VES-Ergebnissen, um die Hohlraumstruktur im anstehenden Gipskeuper zuverlässig zu charakterisieren.
Die vertikale elektrische Sondierung ist in Erfurt nicht nur eine Erkundungstechnik, sondern eine Notwendigkeit: Kein anderes Verfahren bildet Karsthohlräume im Gipskeuper so flächig und zerstörungsfrei ab.
Angewandte Methodik in Erfurt
Lokale geotechnische Bedingungen in Erfurt
Das kontinentale Klima Erfurts mit seinen kalten, schneearmen Wintern und den zunehmend heftigen Sommergewittern stellt besondere Anforderungen an die Geoelektrik. Langanhaltende Trockenperioden im Spätsommer, wie wir sie in den letzten Jahren immer häufiger am Petersberg und im Steiger beobachten, lassen die oberflächennahen Böden stark austrocknen – die Kontaktwiderstände an den Stahlelektroden schnellen dann in die Höhe. In solchen Phasen befeuchten wir die Elektrodenpunkte konsequent mit Salzwasser, um den Übergangswiderstand zu senken und verlässliche Messwerte zu bekommen. Noch kritischer wird es nach Starkregen, wenn Sickerwasser die natürlichen Leitfähigkeitskontraste verwischt und Karsthohlräume kurzfristig wassergefüllt sind. Dann kann eine VES-Messung einen massiven Kalkstein vortäuschen, wo in Wirklichkeit nur ein temporärer Grundwasserspiegel im Hohlraum steht. Wir terminieren die Messfahrten in Erfurt daher stets witterungsabhängig und mit einem genauen Blick auf die Vorfeuchte der Deckschichten. Ein Bodengutachten ohne Berücksichtigung dieser saisonalen Effekte wäre im Thüringer Becken schlicht unvollständig.
Unsere Leistungen
Unsere geoelektrischen Dienstleistungen in Erfurt decken das gesamte Spektrum von der Vorentwurfs- bis zur Ausführungsplanung ab. Wir kommen mit dem kompletten Equipment direkt auf Ihr Grundstück – egal ob innerstädtische Baulücke oder schwer zugängliches Waldgrundstück am Rande des Steigers.
Vertikale Elektrische Sondierung (VES) für Gründungsgutachten
Klassische Tiefensondierung nach Schlumberger zur Bestimmung der Schichtmächtigkeiten und -widerstände. Ideal für Einfamilienhäuser und Mehrfamilienhäuser in den Hanglagen von Erfurt, um die Tiefenlage des tragfähigen Felsens zuverlässig zu kartieren.
Karst- und Hohlraumortung im Gipskeuper
Spezialauswertung der VES-Daten mit Fokus auf Subrosionssenken und Auslaugungshohlräume. Notwendig in den südlichen Stadtteilen und entlang der Gera-Aue, wo der ausgelaugte Gipskeuper oft zu Setzungsschäden führt.
Grundwasser- und Schichtwassererkundung
Kartierung von Wasserwegsamkeiten in den quartären Kiesen und klüftigen Kalksteinen. Wir lokalisieren grundwasserführende Horizonte, bevor die Wasserhaltung für die Baugrube dimensioniert wird.
Kombinierte Kampagnen mit Kalibrierbohrungen
Wir führen die VES im Verbund mit SPT-Sondierungen oder Schürfgruben durch und kalibrieren die geophysikalischen Modelle an der realen Bodenansprache. So erreichen wir eine Treffsicherheit, die mit reinen Bohrprogrammen allein nicht machbar wäre.
Häufige Fragen
Was kostet eine vertikale elektrische Sondierung in Erfurt?
Für eine Standard-VES mit drei Sondierungspunkten und vollständiger Inversionsauswertung inklusive Bericht liegen die Kosten in Erfurt je nach Auslage und Zugänglichkeit zwischen €520 und €1050. Der Preis variiert vor allem mit der benötigten Erkundungstiefe und dem Aufwand für die Elektrodenauslage auf Ihrem Grundstück.
Wie tief kann man mit der VES in die Tiefe messen?
Die maximale Erkundungstiefe hängt vom maximalen Elektrodenabstand ab. Bei einer Auslage von 100 Metern erreichen wir in Erfurt üblicherweise Tiefen von 30 bis 60 Metern unter Gelände. Entscheidend ist aber nicht nur die reine Geometrie, sondern auch der Kontrast im spezifischen Widerstand – eine dünne Tonschicht lässt sich auch in 40 Metern Tiefe noch gut auflösen, wenn sie von hochohmigen Kalken umgeben ist.
Kann die VES auch unter versiegelten Flächen messen?
Ja, das ist einer der großen Vorteile. Anders als bei einem Bohrgerät müssen wir den Boden nicht aufgraben. Die Elektroden werden nur punktuell in den Boden gesteckt – oder bei Asphalt mit Gel kontaktiert. Auf einem gepflasterten Hof in der Erfurter Altstadt können wir die Messung problemlos durchführen, solange wir vier kleine Kontaktpunkte herstellen können.
Ersetzt eine VES-Messung die Baugrundbohrung nach DIN 4020?
Nicht vollständig, aber sie ergänzt sie ideal. Die DIN 4020 verlangt für die meisten Bauwerke direkte Aufschlüsse. Die VES liefert Ihnen aber das Wissen, wo genau diese Bohrungen niedergebracht werden müssen und wie die Schichten zwischen den Bohrpunkten verlaufen. Wir empfehlen in Erfurt fast immer eine kombinierte Strategie: VES für die flächige Übersicht, dann gezielte SPT-Bohrungen für die mechanischen Kennwerte.
